一、工作原理及組成：
HB系列二氧化氯發生器采用兩種化學法反應方法產生二氧化氧。
1、氯酸鈉產生二氧化氯，化學反應式如下：
主反應：NaCLO3+2HCL—CLO2+1/2CL2+NaCL+H2O
副反應：NaCLO3+6HCL—3CL2+NaCL+3H2O
2、亞氯酸鈉產生二氧化氯，化學反應式如下：
5NaCLO2十4HCL—4CLO2+5NaCL+2H2O
以上反應的原料經各自應的計量裝置，準確計量后投入進入反應器中、反應生成二氧化氯氣體，經射流器抽吸與水混合制成高效的二氧化氯消毒液。

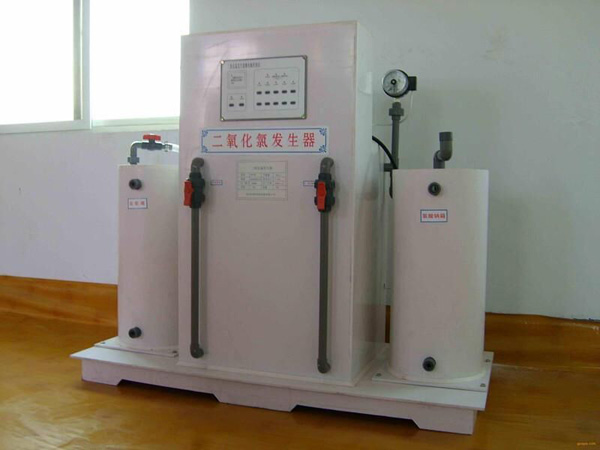

二、結構示意圖：
說明：
1.設備組成成分為全自動型、電動型、手動型。
2.全自動型配套流量測定、余氧測定、液位測定等型號輸入。
3.電動型配套液位測定。
4.手動型只須打開進液閥就可運行。
5.進料閥、給水加壓閥備選。
